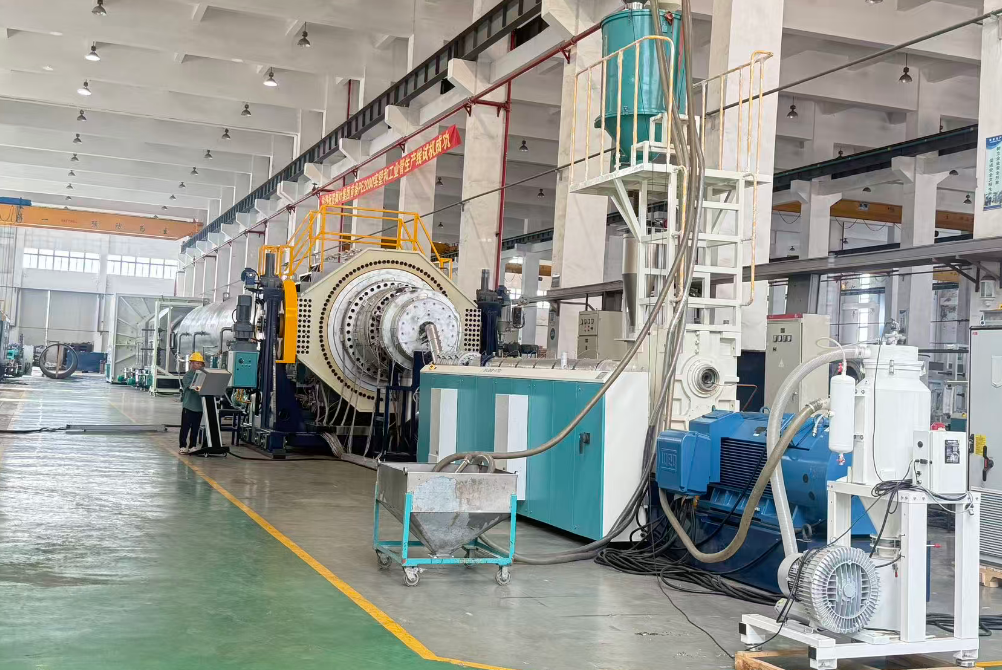

I. Utrustningskonfiguration och felsökning

1. ExtruderUrval och parametrar

1.1. Använd aenskruvs extruder med högt vridmomentmed ett förhållande mellan längd och diameter ≥ 40:1 och en skruvdiameter på 120 mm för att säkerställa jämn smältplastifiering och hög effektivitet. Hög effekt bör uppnås samtidigt som man garanterar enhetlig plastmjukning och smältextrudering vid låg temperatur.

1.2. Konfigurera ett PLC-styrsystem från ett internationellt märke, med temperaturkontrollprecision som måste ligga inom ±0,5°C, för att undvika variationer i rörväggtjockleken orsakade av smälttemperaturfluktuationer.

2. Matris och kalibreringssystem

2.1.Dödenmåste anta en spiralstruktur (smidt legerat stål + förkromning), med zonerad elvärme i kärnan för exakt temperaturjustering. Formar med långa spiralstrukturer med stor volym är utrustade med ett optimerat antal spiralflödeskanaler och luft/oljekylningsstrukturer för att ytterligare stabilisera smälttemperaturen.

2.2. Avståndet mellankalibratorhylsaochformhuvudetbör justeras för att vara kort (vanligtvis ≤ 5 cm), och vattentrycket ivakuumkalibreringstankmåste vara balanserad för att minska ytvågor eller spår på röret.

2.3. En smältkylare/växlare bör konfigureras mellanextruderochtärningen, kapabel att avsevärt sänka smälttemperaturen, övervinna sjunkande av HDPE-material och säkerställa enhetlig rörväggtjocklek.

II. Förberedelser före start

1. Förbehandling av råmaterial

Använd dedikerad PE100 eller högre kvalitet högdensitetspolyeten (HDPE) harts. När du blandar masterbatch, torka den till en fukthalt ≤ 0,01 % för att förhindra smältbubblor eller nedbrytning. Till exempel betyg JHMGC100LST.

2. Förvärmning och felsökning av utrustning

2.1.Uppvärmning av munstyckshuvudet bör utföras i steg: för första uppstart, förvärm i 5-6 timmar (vid 220°C); vid byte av formar, förvärm i 4-5 timmar för att säkerställa jämn uppvärmning av formen.

2.2. Efter att ha installeratkalibratorvattenhylsa, använd en avkänningsmätare för att justera nivå och gap (fel ≤ 0,2 mm) för att undvika rörexcentricitet eller ojämn väggtjocklek.

III. Processparameterkontroll

1. Temperatur och tryck

1.1. Ställ in temperaturzonerna för extrudern enligt smältflödesindexet för råmaterialet: Zon 1: 160-170°C, Zon 2: 180-190°C, munstyckshuvudzon: 200-210°C. Smälttrycket bör stabiliseras mellan 15-25 MPa.

1.2. För hög kärntemperatur i formen (> 220°C) kommer att leda till en grov innervägg; Exakt styrning via ett värmeöverförande oljecirkulationssystem krävs.

2. Kylning och avdragning

2.1.Kontrollera vattentemperaturen ivakuumkalibreringstankmellan 10-20°C. Använd stegvis kylning ispray kyltank(temperaturskillnad ≤ 10°C) för att förhindra spänningssprickor orsakade av plötslig nedkylning.

2.2. Synkronisera avdragningshastigheten med extruderingshastigheten (fel ≤ 0,5%). Dragkraften hoslarvdragningbör vara ≥ 5 ton för att säkerställa jämn sträckning av röret.

IV. Kvalitetskontroll och felsökning

1. Åtgärda ytdefekter

1.1. Grov yta: Kontrollera om det finns igensatta vattenkanaler eller ojämnt vattentryck ikalibratorhylsa; rengör munstyckena och justera flödet för att uppnå balans.

B. Genomför stegvis kontroll av temperaturskillnaden i spraykyltanken (≤ 10°C). Öka undertrycket ivakuumkalibreringstank(-0,05 ~ -0,08 MPa); byt ut skärmpaketet vid behov.

2. Säkerställande av dimensionsnoggrannhet

Mät rörets ytterdiameter (tolerans ±0,5%) och väggtjocklek (tolerans ±5%) var 30:e minut. Om värdena överskrider standarden, justera stansgapet eller avdragningshastigheten.

3. Lösningar för problem med ojämn tjocklek, hängning och ovalitet

3.1. Problem med ojämn tjocklek

3.1.1 Kalibrering och justering av dynan

A. Under installationen av dynan, säkerställ strikt koncentricitet mellan dynans läpp och dornen. Dra åt bultarna steg för steg medurs och lossa dem sedan ett varv för att undvika excentricitet orsakad av lokal stress.

B. Justera justeringsbultarna för väggtjockleken runt dynans periferi. Efter varje justering, markera riktningen på rörets yttre yta med en oljepenna för snabb identifiering av avvikelseområden.

C. Rengör regelbundet avlagringar av bränt material inom området 0,5-1 cm inuti munstycket för att förhindra föroreningar från att störa smältflödet.

3.1.2 Processparameteroptimering

A. Kontrolleraextrudersmälttryck mellan 15-25 MPa. Synkronisera avlämningshastigheten med extruderingshastigheten (fel ≤ 0,5%) för att undvika periodiska fluktuationer som orsakar variationer i väggtjockleken.

B. Justera avståndet mellankalibratorhylsaoch formläppen till ≤ 5 cm. Balansera munstycksvinklarna och vattenutloppstrycket ispray kyltankför att säkerställa jämn kylning.

3.1.3 Detektering och korrigering i realtid

A. Skär prover förekylvattentank. Använd en flerpunktsdetekteringsmetod (t.ex. 8-punktsmetod) med en hålborrmaskin och använd en nockok för att hjälpa till att justera munstycksgapet.

B. Integrera en laserdiametermätare för övervakning av ytterdiametern i realtid, koppla den till ett automatiskt återkopplingssystem för att korrigeraavdraghastighet eller munstycksöppning.

3.2. Sagging (Melt Sag) Problem

3.2.1 Temperatur- och kylkontroll

A. Minska smälttemperaturen (10-15°C lägre än konventionella processer). Använd ett värmeöverföringssystem för oljecirkulation för att stabilisera stansens kärntemperatur vid ≤ 220°C.

B. Genomför stegvis kontroll av temperaturskillnaden i spraykyltanken (≤ 10°C). Öka undertrycket ivakuumkalibreringstanktill -0,05 ~ -0,08 MPa för att påskynda smältstelningen.

3.2.2 Utrustning och processförbättring

A. Använd en spiralfördelare för att optimera flödeskanaldesignen, förbättra smältstödet och undvika lokal kollaps.

B. Justerakalibratorhylsavattentömningstryck (fel ≤ 5%). Minskaavdraghastighet till under 50 % av märkvärdet för att förlänga kylningstiden.

Athshocraigh an cnaipe stad éigeandála má tá sé gafa.

3.3.1 Tyngdkraftskompensation och kalibreringsoptimering

A. Installera flerpunktskorrigeringsrullar (en uppsättning varannan meter). Använd hydraultryck för att justera rulltrycket och balansera krafterna på röret.

B. Justerakalibratorhylsavattentömningstryck (fel ≤ 5%). Koordinera med enhetligt sug frånvakuumkalibreringstankför att säkerställa rundhet.

3.3.2 Processparameterjustering

A. Implementera zonuppvärmning på dornen (fel ±2°C) för att förhindra ojämn smältkrympning som orsakar ovalitet.

B. Inspektera och rengör föroreningar frånkalibratorhylsa, stödplattor eller tätningsringar för att undvika lokalt ojämnt motstånd som orsakar deformation.
